Informații tehnice bazate pe datele declarate de producător.

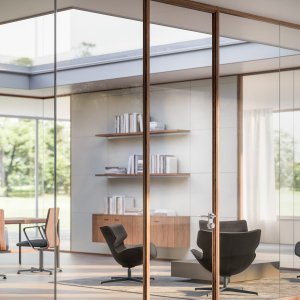

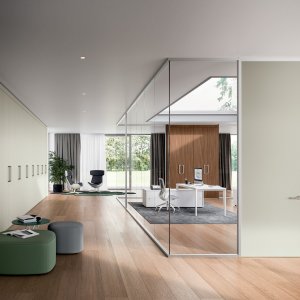

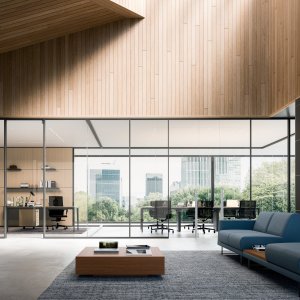

Sistem: perete despărțitor monolitic vitrat M1-M2-M3, partiții interioare pe toată înălțimea, vitrate sau parțial oarbe
Producător: Quadrifoglio Group (Mansuè, Treviso, Italia)
Design: Quadrifoglio Group

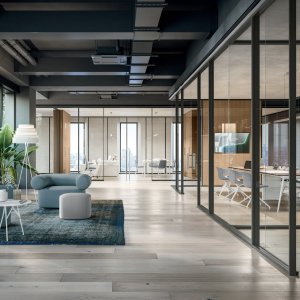

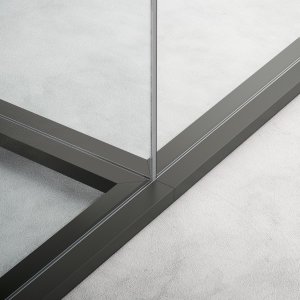

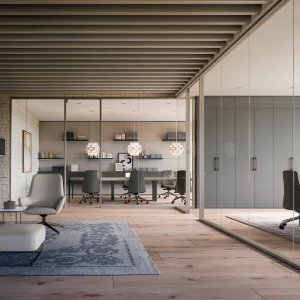

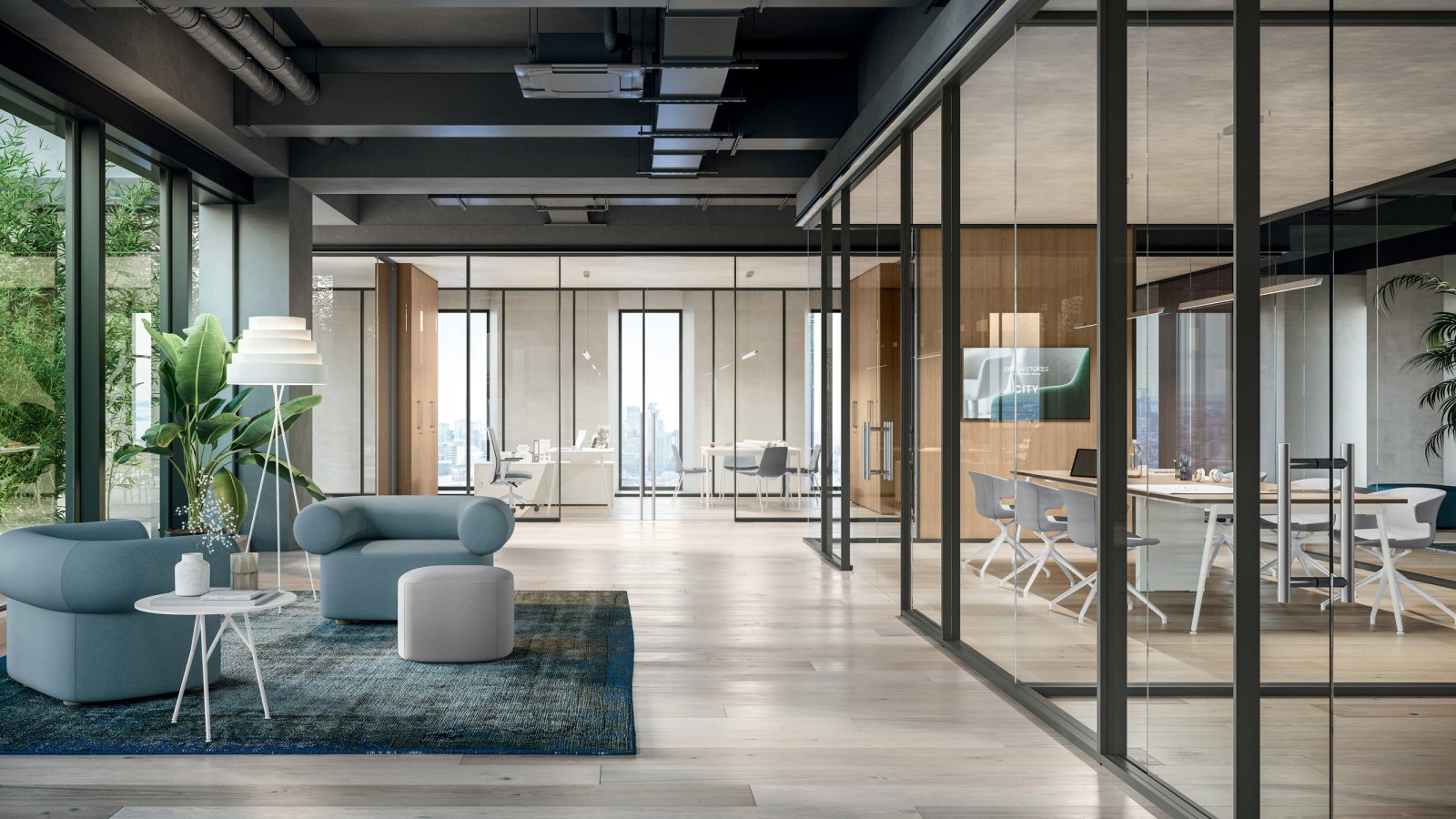

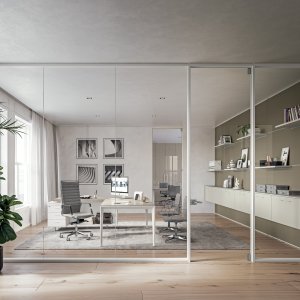

Trei familii după secțiunea profilului: M1 profil 100 × 40 mm cu o foaie · M2 profil 100 × 40 mm cu două foi · M3 profil 55 × 40 mm cu o foaie
Înălțimi: de la 2100 la 3340 mm
Profile: aluminiu extrudat de 1,5 mm, anodizat și vopsit la cerere; garnituri ermetice împotriva acumulării de praf; dispozitiv inferior de reglare pe înălțime a sticlei până la ±15 mm; baghete pe profilele orizontale care împiedică căderea accidentală

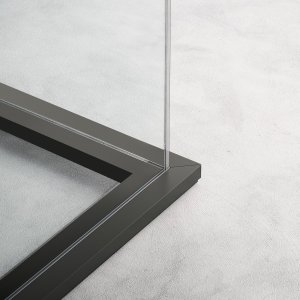

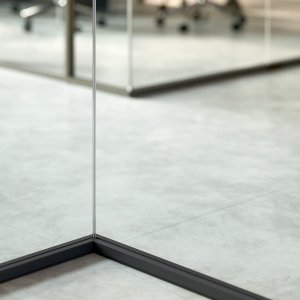

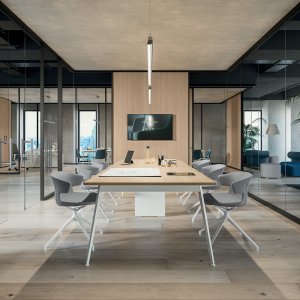

Module: început și final în sticlă sau panou, module intermediare, colț fix de 90°, noduri cu două, trei și patru direcții (cel cu patru având profil circular), modul de continuitate lemn/sticlă, modul tehnic cu prize
Greutate maximă pe metru liniar (H 3340 mm, sticlă 12,6 mm): M1 110 kg, M2 216 kg, M3 108 kg

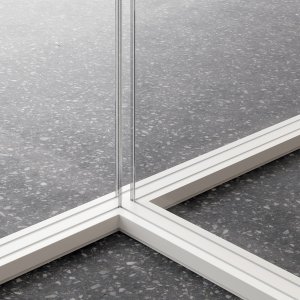

Sticlă: securizată de 10 și 12 mm transparentă sau satinată; stratificată 10,38 și 12,38 mm (PVB 0,38); stratificată fonoizolantă 10,76 și 12,76 mm (PVB 0,76), inclusiv satinată; garnituri transparente care unesc foile în continuitate

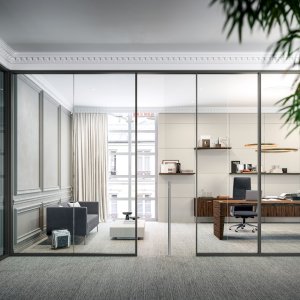

Panouri oarbe: melaminate de serie, lăcuite sau furniruite. La M1 și M2 cele două fețe ale aceluiași modul pot avea finisaje diferite; la M3 finisajul este unic pe ambele fețe

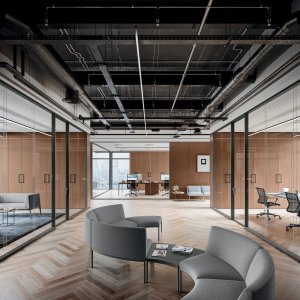

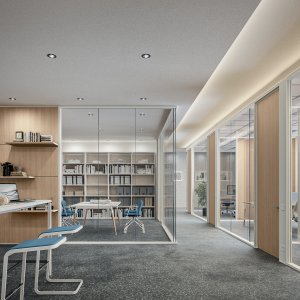

Uși: batante oarbe de 40 mm cu cant din rășină antișoc de 2 mm; batante din sticlă securizată de 10 mm; batante din sticlă în ramă (foaie de 6 mm în ramă de 40 × 15 mm); glisante din sticlă securizată de 10 mm, simple de 100-200 cm sau duble de 200-400 cm, cu frânare amortizată la deschidere și la închidere (frâna nu se combină cu profilul M3). Trei balamale pivotante pe canat, deschidere până la 180°
Accesibilitate declarată: trecere liberă de 875 mm la ușile batante deschise la 90° și 837 mm la glisantele simple; mânere la circa 900 mm de la podea (±50)
Accesorii: prag acustic mobil cu coborâre automată (exclus la ușile de sticlă cu cant lustruit și pe mochetă), grilă de ventilație pe ușile oarbe, deschidere electrică 10-24 V cu buton fix și mâner liber pentru ieșirea de urgență

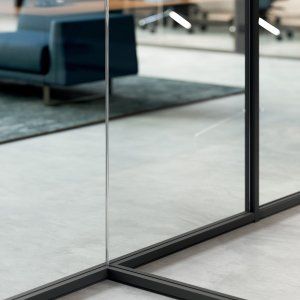

Perete autoportant: posibil cu ramă superioară de 100 × 30 mm, independent de tavan; colțurile și nodurile trebuie să fie profile structurale din aluminiu; proiectul se verifică cu biroul tehnic înainte de comandă

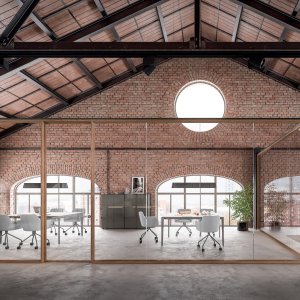

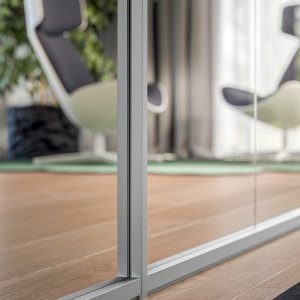

Finisaje: aluminiu anodizat satinat mat, RAL la alegere, Auriu, Bronz, Corten, Gri Umbră; profilele pot fi îmbrăcate cu precompus de 0,6 mm cu adezivi poliuretanici, șlefuite și vopsite acrilic pe bază de apă; esențe Ulm Gri și Nuc American
Încercări declarate: impact cu corp moale de 50, 3, 1 și 0,5 kg (UNI 10880:2000 pct. 5.1-5.4); izolare acustică conform UNI EN ISO 10140-2:2010 și UNI EN ISO 717-1:2013 — M1 de la Rw 33 la 38 dB, M2 de la 36 la 42 dB, M3 de la 33 la 38 dB; panouri cu suport în Euroclasa B-s1,d0 (EN 13501-1) la cerere
Sustenabilitate și sisteme de management: panouri din lemn reciclat 100%, CATAS Quality Award CARB, rășini fără substanțe SVHC; UNI EN ISO 9001:2015, 14001:2015 și 45001:2018; FSC și Pannello Ecologico
